工業設計描述圖需求依據透視圖的基本規律來制作。透視圖解決了產品外觀設計的問題，是設計描述的主要的因素。僅有提前準備把握了產品的透視關系，才可以更進一步呈現產品的色彩搭配、材料等，所以說，透視圖是設計描述的基礎。

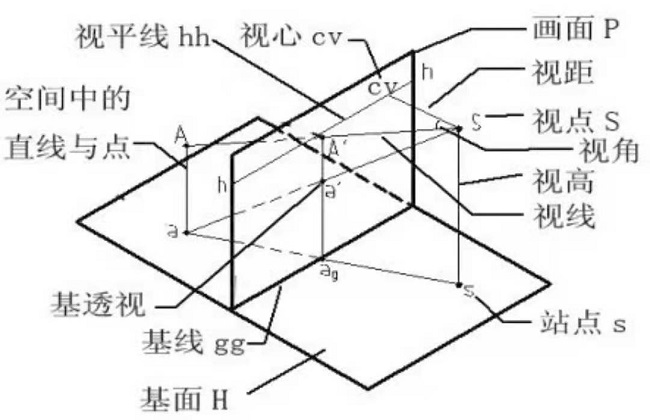

工業設計透視圖專業術語

基準面H：置放被畫物的垂直面，是透視學中假設的做為做圖標準的垂直面。

畫面P：透視圖中幻想的豎立在被畫物與畫者中間的全透明平面，被畫景色的投影面，與基準面垂直線，與畫者的中視野垂直線。

基準線gg：畫面與基準面的交線。

畫面線pp：畫面在基準面上的正投影，用于表明畫面的具體位置，做圖時常見畫面線來表明畫面與被畫物的相對位置關系。

聚焦點S：觀測者看目標物時眼睛的具體位置點，也叫投射中心。

停點s：聚焦點在基準面上的正投影點，也叫站點。

視心cv：由聚焦點向畫面垂直線導線與畫面的相交點，也叫心點。

視平線hh：在畫面內，過視心所做的1條平行于基準線的直線。視高：聚焦點到路面的距離。

視距：聚焦點到畫面的垂直距離。

視野：從被畫物上反射面入眼睛的光線，即聚焦點和物件上各點的連線。

視角：兩根邊緣視野的夾角。

基透視圖：被畫物在基準面上的正投影的透視圖

因?yàn)槲锛鄬?duì)于畫面的具體位置和視角不同，在設計呈現圖上常有3種不同的透視圖形式，即一點透視、兩點透視和三點透視。

一點透視

當構成立體圖形的3組主要輪廓中，有2組平行于畫面，仍維持原先的水平和垂直線狀態不會改變，此外1組相對高度方位的輪廓與畫面垂直線，向遠方消散于一點。這時僅有與畫面垂直線的那1組線產生透視圖，相交于視平線上的心點。因?yàn)檫@種透視圖畫面只有一個滅點，因此稱為“一點透視”。因其呈現的立體圖形有個面平行于畫面，故也稱為“平行透視”，在一點透視中，物件的一個面與畫面平行，維持比例實形，因此一點透視多用于呈現主外立面較復雜而別的面相對較簡易的產品設計。缺點是比較呆板，與真實效果有相應距離。

兩點透視

當構成立體圖形的3組主要輪廓中僅有1組（通常為相對高度）平行于畫面時，別的2組表明長與寬的水平方向輪廓各向左、右方位延展，消散于視平線上的兩個滅點，稱為“兩點透視”。因?yàn)槲锛恼?、?cè)兩個面均與畫面成相應的視角，故也稱為“成角透視”。

兩點透視能較全方位地反映物件幾個面的狀況，并且可以依據構圖和呈現的需求自由地挑選視角，透視圖圖形層次感較強，是產品設計呈現圖上最常應用的透視圖類型。缺點是如果視角挑選不好易產生形變。

三點透視

當構成立體圖形的3組主要輪廓均與畫面傾斜成相應視角時，則這3組輪廓各有個滅點，故稱為三點透視或傾斜透視圖
