了解學習設計透視的目的和意義。

工業設計是運用科學與藝術手段進行創造和設計的一門新型的綜合學科。其最高宗旨在于通過工業產品的優化設計和創造來改善和提高人類生活品質和工作條件，滿足人們在物質和精神方面的要求。工業設計的產生和發展是伴隨著機械化產品的出現而產生的，設計的對象是批量生產的產品，使產品在外觀設計、造型設計、結構設計功能、材料和加工以及宜人性等方面有機地結合起來，從而獲得適用、經濟、美觀的結果，以提高人類的生活質量。產品設計的范圍非常廣泛，凡是直接與人發生關系的工業產品都屬于其范疇。

設計的表示是工業設計的一種方法，工業設計是一個創造性的過程，設計人員通過創造性的想象力，在頭腦中構思出各種“具有新的品質和資格”的形態，而這種腦子里的形態往往是模糊的、不夠肯定的、轉瞬即逝的，必須借助語言、文字、圖形或具體的材料等方法進行間接的表達和傳達，這就是設計的表示。就如同畫家把創作描繪在畫布上，科學家把實驗結果做成圖解，作家把文章寫在稿紙上一樣。

設計表示的方法很多。在紙面上繪制形象圖的表現技法是一種很直接、很有效的表現方法，比語言、文字更直觀，比做成模型更具時效性。利用這種表現技法，可以迅速地將頭腦中模糊不清的意向表達在紙面上，借此進一步研究、推敲、修改、完善趨于成熟。同時在按照美的規律創造新形態的過程中，也提高了設計者的審美能力和藝術修養?，F(xiàn)代設計又是一個群體活動，把設計過程表現在紙面上，繪制設計表現圖，可以方便合作者討論、交流，供領導者和決策者評價、審定，供生產者和營銷部門來評估，一目了然，直觀明了（圖1-1）。

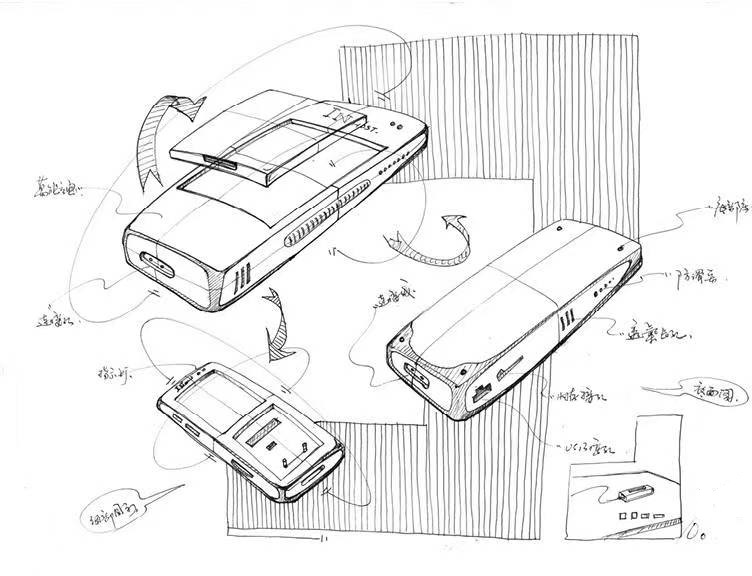

圖1-1　設計方案的紙面表達

設計表現圖就是根據透視的規律、原理、技法繪制的透視圖，以及在透視圖的基礎上進行色彩、質感等的技巧處理形成效果圖。設計表現圖在設計過程中大致分為兩種類型：一種是依靠經驗和透視規律繪制的產品草圖，不要求尺寸嚴格準確，能夠表達出設計意圖、形體特征、結構空間就可以了，這種圖一般是徒手作圖，簡潔快速，富有個性和藝術特色，能及時準確地抓住對象的特征，要求設計師有一定的繪畫功底；另一種是根據透視圖的原理技法繪制的能反應對象真實尺寸和比例的透視圖，再加以潤色處理成為效果圖，如同真實的產品再現于眼前一樣，結構空間表現得非常準確。

設計表現圖在設計的許多環節都發揮著重要的作用。收集資料時要畫大量的草圖；構思時，要畫大量的構思草圖、概略效果圖，以展開并完善設計構思；在方案確定時，要畫精確的效果圖，反應工程圖的立體效果，以便反復修改完善。無論是依靠經驗的草圖，還是精確的透視圖，都對設計進程的發展起著關鍵的作用。表現圖畫得準確生動不但可以表達構思，還能激發設計構思，使思維流暢、靈感迸發，產生創造性設計。如果設計師不能通過繪制表現圖來表現自己的構思和創意，會抑制思維的發展，使許多奇思妙想因不能表達而停頓和消失，就不能很好地完成設計，就如同音樂家不能組織音符、節奏和旋律，文學家不能用語言文字一樣，所以設計和表現是不可分割的整體，前者是創造，是思維活動，后者是使夢想得以實現的手段和橋梁。設計表現的關鍵是透視圖的繪制，所以透視圖是產品設計的技術基礎課。

從前的設計往往因缺乏透視圖的繪制，使生產帶有一定的盲目性，造成人力、財力、時間的浪費。例如，在設計方案確定后，畫出工程制圖就去指導生產。因工程制圖是平面圖，需要生產者具備一定的空間想象能力和專業知識，不能給觀者一個直觀立體效果，也就不能準確地預知產品的效果。只有生產出來之后才發現有些地方不理想，需要改進。這樣生產就報廢了，浪費了大量的時間和資金。但是如果在工程制圖完成后，根據制圖的尺寸做出產品的透視圖，再進一步畫出效果圖，就如同產品生產出來展現于眼前一樣，大家都可以評價產品的優劣，不足之處返回到工程圖上修改，再畫透視圖直至滿意。這一切都是在紙面上完成的，快速準確有效，縮短了產品開發周期，提高了設計和生產的質量效率。效果圖目前應用非常廣泛，如產品設計、室內外環境和建筑設計、服裝設計等都應用效果圖來表達設計構思，是現代設計不可缺少的一種設計表現方法。

作為設計師表達構思的方法，透視圖應該是快速、簡便又準確有效的。但是以往的透視圖畫法卻存在許多不足之處，如單憑經驗的自由作圖法雖然快速簡便，但總會出現不準確、偏差大的毛病，受經驗的限制；機械的幾何學作圖法作圖步驟程式化繁瑣，難以自由控制效果，難學且不易掌握。本書力求克服上述毛病，提供一種簡便易學易掌握的透視圖畫法，強調基礎知識和作圖過程，簡單明了，適于初學者和大中專在校生學習，是產品設計專業的教學參考書。通過本書的學習，可以掌握透視的原理和規律，簡便有效地畫出透視圖，使學生真正掌握這一設計表示的手段和方法，學以致用，使之成為產品設計師所具備的一種技能，在設計工作中發揮其重要的作用。
