外觀設計定稿后,設計師更多的精力用以結構設計與功能性的構建,依據結構設計,能夠確保產品功能的構建,使產品零配件比較容易生產加工,提高工作效率,減少產品成本。產品的構造是產品形態的執行者,不可避免面臨材質、加工工藝、產品使用場景等多種因素的限制。設計良好的產品,不僅僅需要具備漂亮有創意的外觀,還需要有齊整適宜的內部結構,如圖1-1、

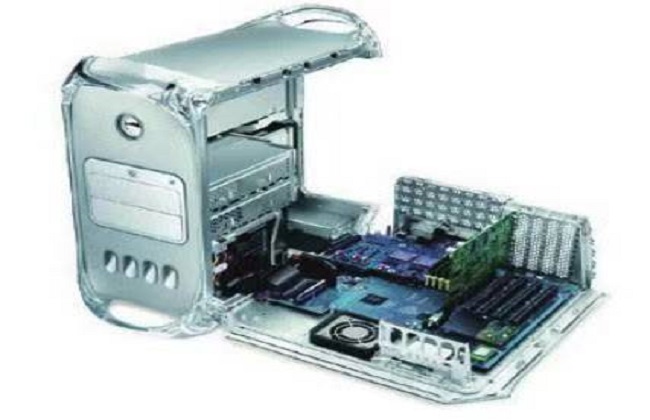

圖1-1計算機主機內部的構造
(1)外殼(殼體或箱殼)構造:各種各樣工業產品在組成材質、外觀造型設計上很有可能各有不同,不過在構造組成上均免不了外殼。外殼曝露在外,內部包裹著組成產品功能的零配件,因而,外殼是產品至關重要的構造,都是產品的主體外觀主要表現。外殼設計是產品結構設計和造型設計特別關注的重要環節之一,如儀器儀表設備、家用電器、工具設備及或產品組成構件等。依據習慣性,我們將要產品的外殼稱之為殼體或箱殼,其基本功能為:
①容下組成產品功能的零配件;
②支撐點、明確產品組成各零件的位置和方向內在聯系;
③防止零配件面臨環境的作用、破壞或其對使用人導致的不良影響;
④裝飾設計、裝飾設計產品,提高產品的外觀藝術美;
⑤依據具體產品的不一樣,具有獨特功能的與使用目的,如音箱外殼應提供音箱性能,重型裝甲車外殼應提供防軍事打擊的強度等。
(2)聯接與連接結構:組成產品的各基礎件必須以某類方法聯接或固定不動在一起才可以產生總體構建產品的設計基本功能。聯接與連接結構是產品設計中另外一種常見構造,聯接與固定于基本功能意義上是不一樣的,有一些連接結構同時能夠起到固定不動功用,稱之為交叉連接。交叉連接又分可拆卸式(如用螺栓、銷等聯接)與不可拆卸式(如焊接、鉚合及鉚接等)二種。有些連接結構允許相連的構件以必須的形式、在特定的范圍之內運用,稱之為轉動連接,如實木家具抽屜柜活動的形式導軌,而連接結構的重要功能是固定不動構件,在不開啟連接結構或構造失效前保持一致,比如,鎖插、鎖扣等。
(3)運動結構:運動結構機器設備是許多工業產品、核心機器設備結構和構建設計功能性的基礎結構機器設備,都是產品設計中較為復雜,對技術要求很高裝置,往往需要有產品相關的專業設計師或構造設計工程師相互配合工業設計師進行。比如,人們耳熟能詳?shù)碾妱?dòng)車,腳踩總裝配在后軸零部件的左右齒輪上,當人們踐踏腳踩時,由腳踩、腳踩、腳踩軸、傳動軸、后軸、鏈條輪軸、后輪組成內分泌系統,將平驅動力轉化成轉驅動力,自行車騎行時,腳踩力最先傳遞給腳踩構件,然后由腳踩軸轉動齒輪、后軸、鏈條輪軸,使后輪轉動,從而使電動車前進。
(4)密封設計:在日常生活中,我們會碰到簽字筆滲水、暖氣片漏水、車胎跑氣等諸多問題,這種常見故障都是產品的密封設計出了問題,在開始進行產品設計以前,設計師需提前考慮密封設計的設計問題,以防客戶使用過程中碰到不便,如冰箱門前的橡膠條
(5)安全可靠構造:產品安全性越來越受人們的高度重視,成為了現代產品設計中至關重要的設計內容和任務。安全可靠構造是指當產品在使用過程中出現意外時,用以保護產品、防止出現安全事故而設計的有關機構、裝置等,如車輛的汽車安全氣囊、高壓電飯鍋的熱融閥門、汽車門把手的兒童鎖等。
我們致力于產品外觀結構設計,包括后期模具設計,產品組裝等一系列流程提技術服務。
產品開發設計中,將設計和生產融為一體,從立項到生產我們都有著豐富的產品落地案例經驗,包括概念設計、結構設計、工裝夾具設計,生產工藝規劃等,因此對項目成本控制以及對產品質量把控頗有心得,耿巨工業以打造更好的產品為核心內容,為企業提供專業系統化建議和處理方案。
